Mesin Garis Lengkap Laminasi Stamping

Kapasitas: 220 ton, 300 ton, 350 ton, 400 ton, 450 ton
Pengumpan Gigi / Pengumpan NC, Pelurus Tipe, Uncoiler Hidraulik Kepala Ganda
Mesin garis lengkap stamping laminasi termasuk mesin press laminasi berkecepatan tinggi, Gear Feeder, Straightener, dan uncoiler. Ini dirancang untuk rotor dan stator yang dilaminasi dari berbagai jenis motor. Ini adalah kecepatan tinggi, presisi tinggi. Ganti jenis roda gigi, umpan rol pengindeksan cam disediakan untuk berbagai jarak umpan.

mengirimkan permintaan

Deskripsi Produk

Mesin Garis Lengkap Laminasi Stamping

1.Produk Pengenalanï¼š

◉ Penggunaan komponen Mesin Garis Lengkap Laminasi Stamping seperti bantalan FAG Jerman, NSK Jepang atau NTN Jepang di Jepang, presisi tinggi, karakteristik masa pakai yang tinggi untuk memastikan stabilitas jangka panjang dan pengoperasian anggota pendukung.

◉ Saat ini semakin banyak pabrik yang menggunakan Mesin Garis Lengkap Laminasi Stamping. Pinch feeder adalah bagian penting dari Mesin Garis Lengkap Laminasi Stamping. Ada banyak jenis pengumpan di pasar dan banyak gaya. Semua orang tahu apa arti kata "pengumpan", tetapi hanya sedikit orang yang menggunakannya dengan benar.

◉ Saat ini banyak sekali jenis dan spesifikasi clip feeder yang beredar di pasaran. Pilihan pertama adalah mengetahui poin-poin penting dalam memasang clip feeder. Arah pemasangan clip feeder harus dari kiri ke kanan. Posisi pemasangan dan ujung poros pengumpanan otomatis harus di sebelah kiri. Jangan salah menaruhnya.

◉ Hot Tags: mesin laminasi stamping garis lengkap, produsen merek bagus, pabrik bagus,

2.Laminasi stamping mesin baris lengkap Parameter Produkï¼š

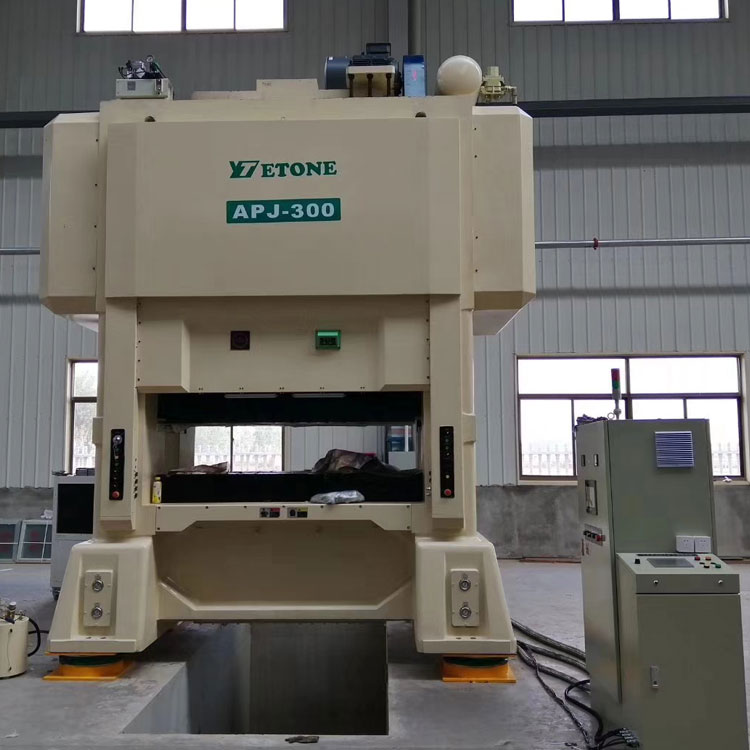

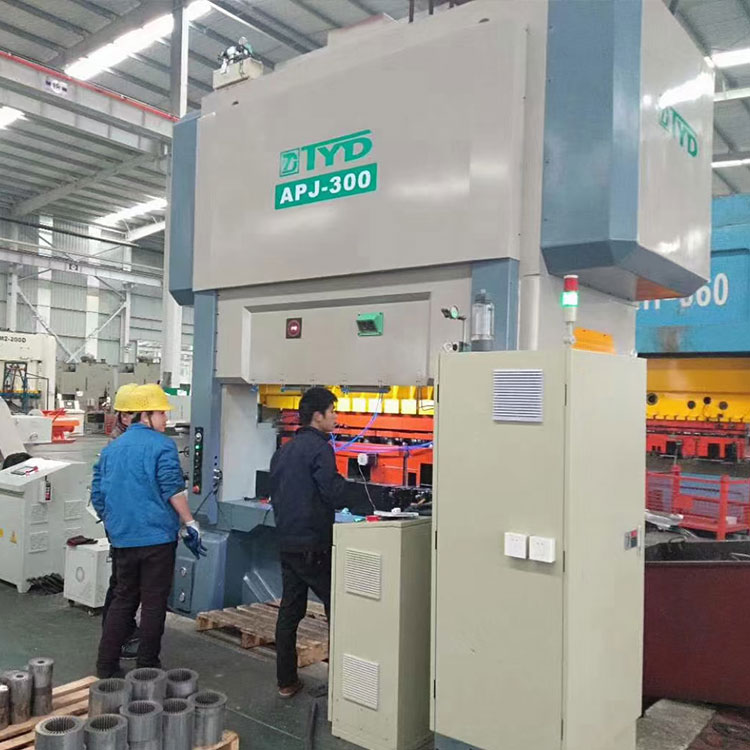

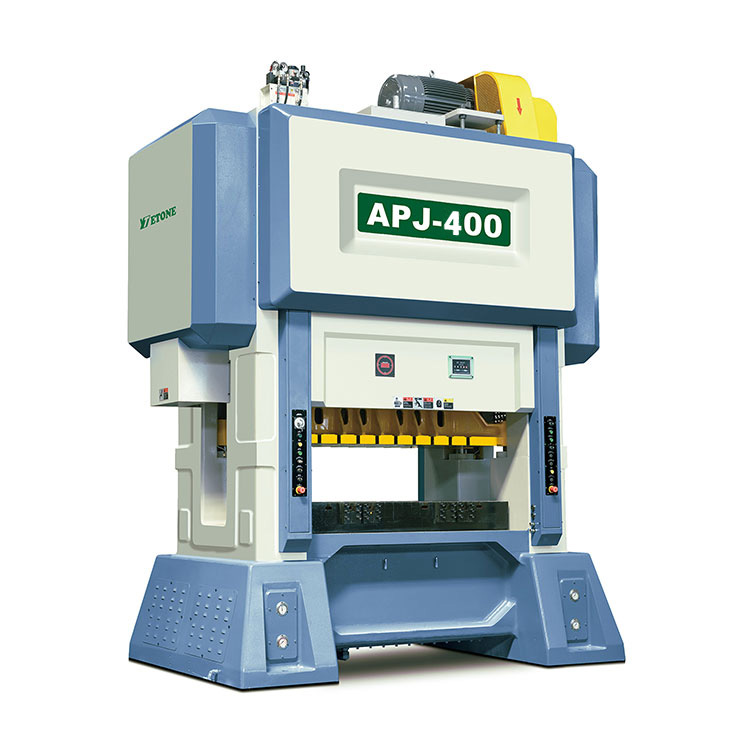

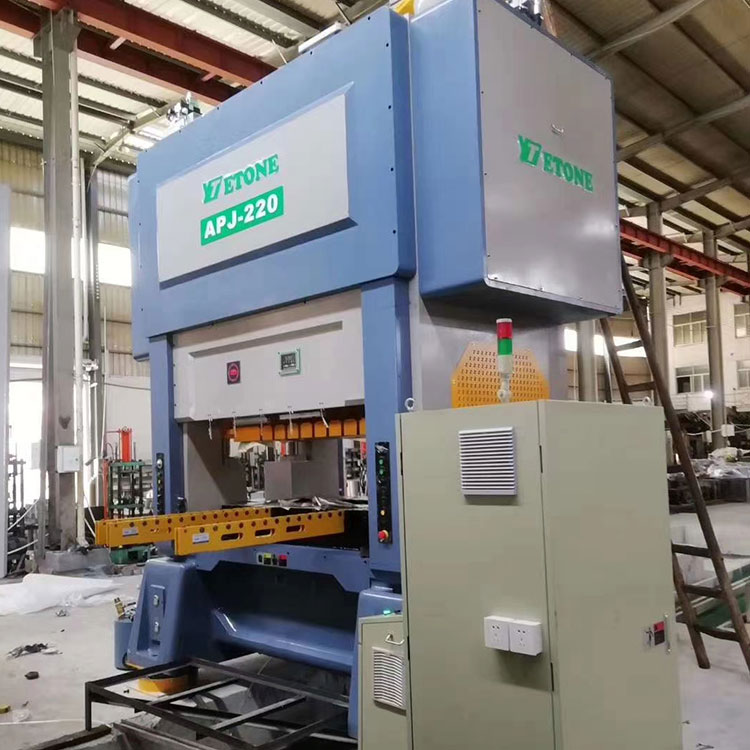

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonase	ton	220	300	350	400	450
Bepergian	mm	30	30	30	30-50	30-50
Jumlah pukulan per menit	s.p.m	150-600	150-400	150-350	150-350	150-300
Ukuran meja lebih rendah	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
lubang blanking	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Area blok geser	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Stroke penyesuaian ketinggian mati	mm	370-420	400-450	400-450	420-480	450-500
Motor penyesuaian ketinggian mati	kw	1.5	2.2	2.2	3.7	3.7
Ketinggian garis makan	mm	200åœŸ50	210åœŸ50	210å £«50	220åœŸ50	270åœŸ50
Motor utama	kw	45	55	55	75	75

3.Peralatan Periferal


Uncoiler kepala ganda	pelurus	Pengumpan gigi

	P = panjang makan
	D=70 (diameter roda penggerak) N1 = jumlah gigi dari gigi pertama
	N2 = jumlah gigi dari gigi kedua
	N3=jumlah gigi dari gigi ketiga
	N4 = jumlah gigi dari gigi keempat

Lebar bahan:	mm	Maks.150	Maks.200	Maks.300	Maks.400
Diameter luar bahan	mm	Maks.1200	Maks1200	Maks1200	Maks 1200
Diameter dalam bahan:	mm	450-520	450-520	450-520	450-520
Kecepatan bahan	M/mnt	1-60	1- 60	1-60	1-60
Berat bahan:		500kgX 2	1QQQkgX 2	2000kgX 2	3000kgX 2
Rol levelingã€Œ	buah	11	11	11	11
Mengendarai motor		1,5 kw	2 2kw	22kw	30kw

4. Uncoiler kepala ganda

Deskripsi kinerja

gambar produk

◉ Model terdiri dari tiga bagian: badan kotak spindel, kotak spindel dan pembawa,

di antaranyakotak spindel merupakan bagian integral dan memiliki jarak sumbu yang panjang.

◉ Ini fitur fungsi seperti volume kecil, tapak kecil, pemuatan nyaman dan fleksibel

menggunakanDobelstruktur gantung diterapkan agar sesuai dengan penanganan gulungan material dan memungkinkan pengulangan

memberi makan, sangat menghematwaktu pengisian ulang, meningkatkan kapasitas produksi dan mengurangi

biaya produksi.

◉ tidak bertenagastruktur diterapkan, yang memungkinkan tidak hanya digunakan dengan pelurusan biasa

mesin tetapi juga optimalkinerja dengan mesin pelurus berkecepatan tinggi.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Lebar maksimum	mm	200	300	400	500	600
Ketebalan bahan	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Berat bahan:	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Diameter dalam rol:	mm	450-530	450-530	450-530	450-530	450-530
Diameter luar rol maksimum	mm	1200	1200	1200	1200	1200

Pelurus tipe 5.S

Deskripsi kinerja

gambar produk

◉ Pelurus S-type atau U-type dengan proses "sinyal listrik--->PC--->inverter--->

perubahan kecepatan",mengaktifkan sinkronisasi penuh dengan pers dengan mempercepat

menjadi sekitar 60m/menit.

◉ Model ini dilengkapi dengan bingkai bahan kepala ganda, yang mudah untuk

beroperasi dan dapatsepenuhnya disinkronkan dengan pers berkecepatan tinggi. Penggunaan roda gigi

pengumpan menawarkan kinerja yang lebih baik.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Lebar maksimum	mm	200300	400500600	200300	400500600	200300
bahan ini penyakit	mm	0.3-1.6
Diameter dalam rol:	mm	1200
Kecepatan leveling	m/mnt	60
Motor	HP	22	3575	22	3575	22
Woå ng tegangan		AC tiga fase 220V atau AC tiga fase 380V
